Poser des portes ultérieurement - Instructions de montage

Anleitungen, Türen anbringen, Schritt 1,  Innenkante, Würfel, Bohranleitung, bohren

1

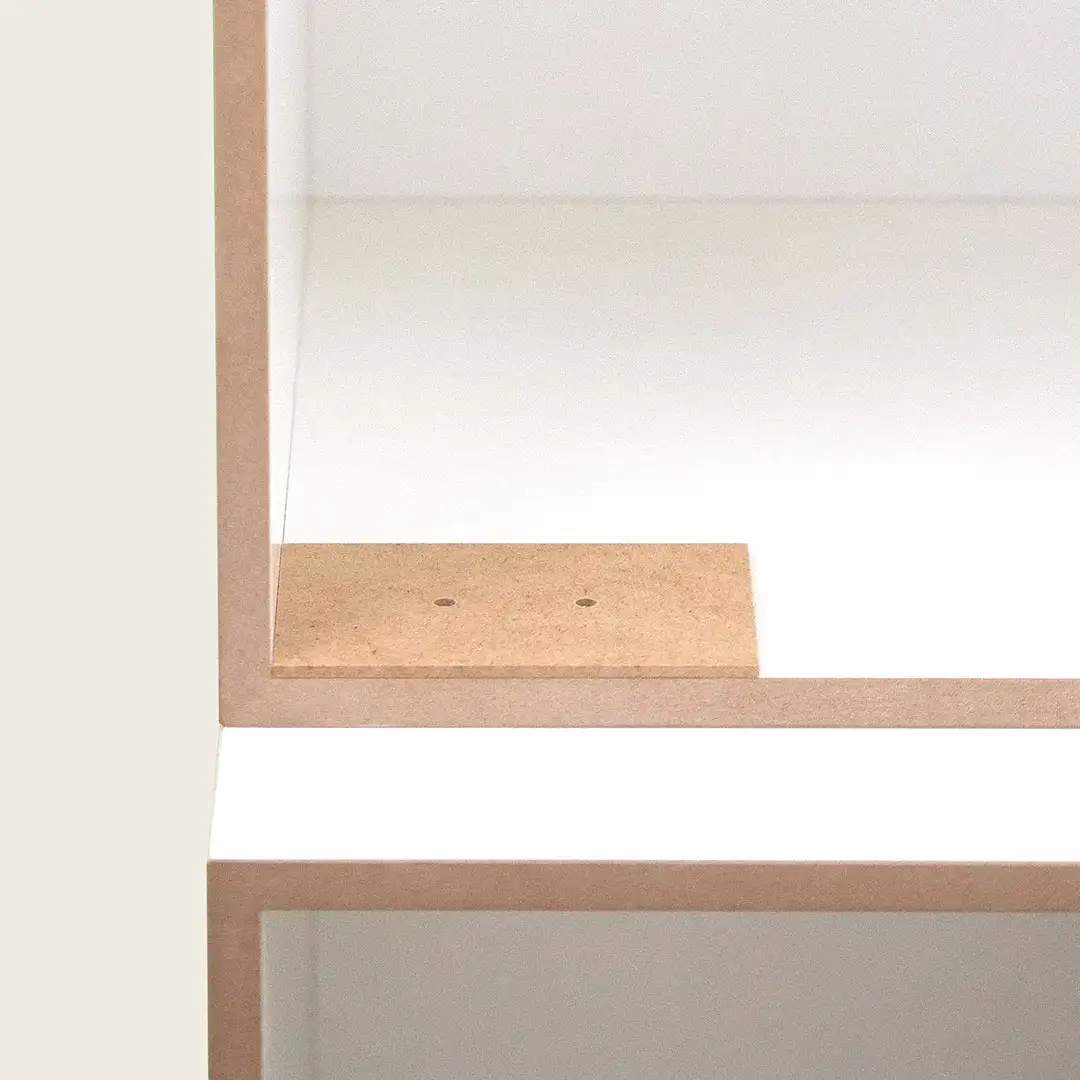

Mise en place du gabarit sur l'arête intérieure du cube

Le gabarit est placé sur l'arête du cube (trous parallèles à l'arête du cube). La distance entre les trous et les bords extérieurs du gabarit est identique dans toutes les directions. Il faut maintenant percer 2 trous sur chaque côté du cube à l'aide d'une mèche de 5 mm. La profondeur maximale ne doit pas dépasser 9 mm.

Attention : Il est recommandé, le cas échéant, de faire une marque sur la perceuse à l'aide d'une petite bande adhésive comme butée de profondeur afin d'éviter de percer (profondeur de 9 mm + gabarit de 5 mm = marque de 14 mm sur la perceuse).

Anleitungen, Türen anbringen,  Würfel, Schritt 2, Schrauben, schrauben, befestigen

2

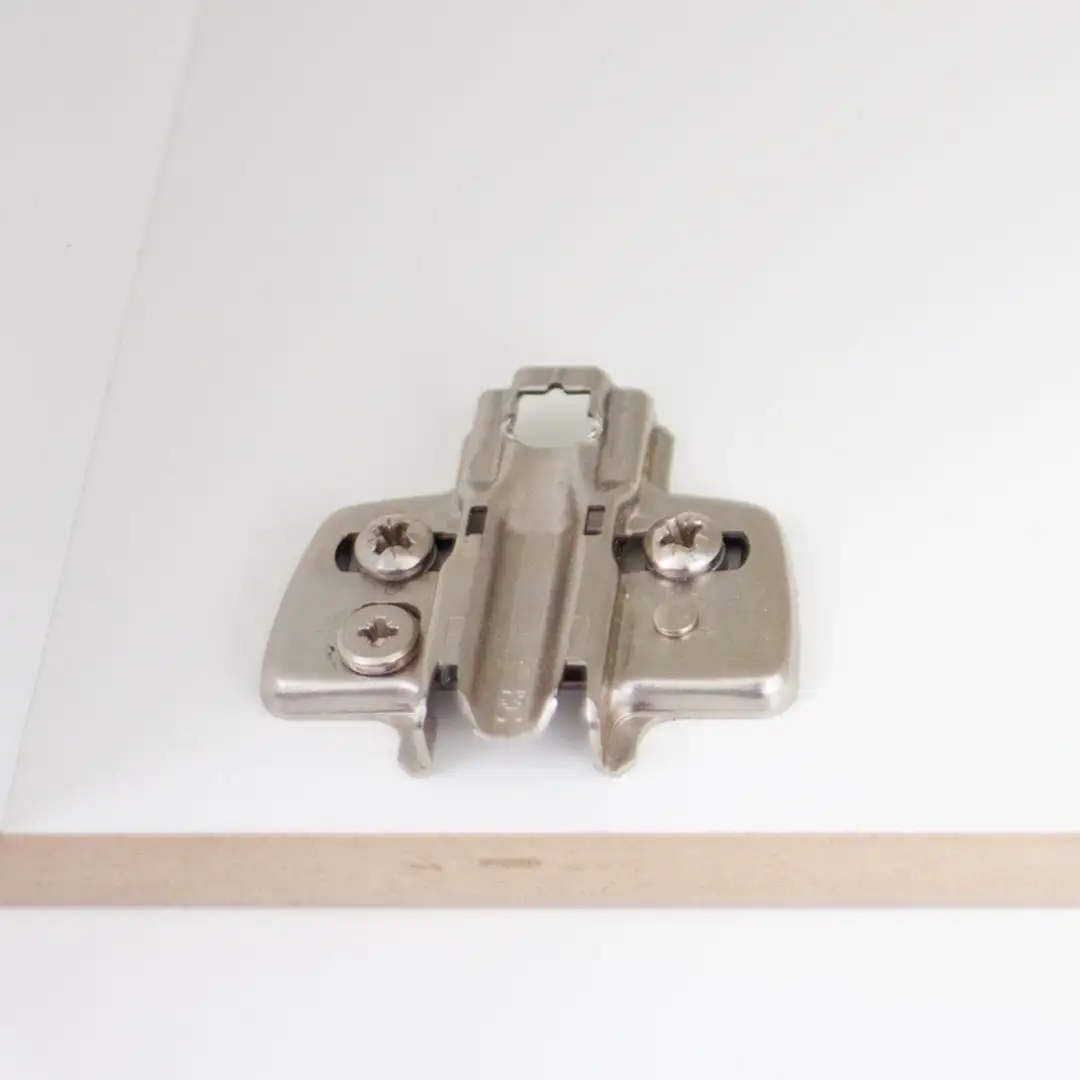

Fixation des embases cruciformes au cube

Les embases cruciformes sont placées sur les trous pré-percés et fixées avec les vis fournies.

Attention : Visser les vis en exerçant une pression par le haut et en ne faisant que des mouvements de rotation lents afin d'éviter l'arrachement des vis.

Anleitungen, Türen anbringen, Schritt 3, Topfbänder, Hand, Pfeile, verschrauben

3

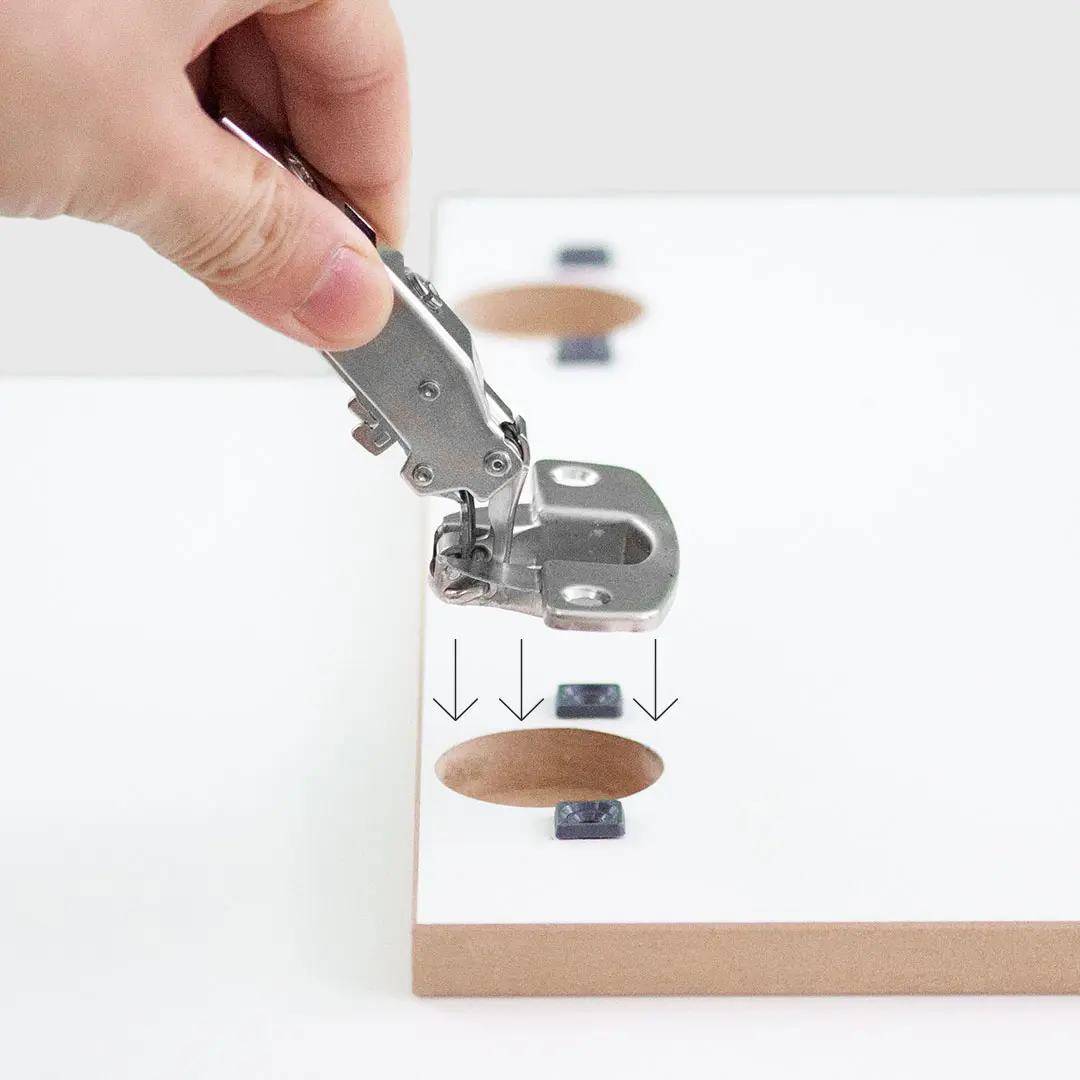

Mise en place des bras de charnières

Les bras de charnière sont vissés à l'intérieur de la porte avec les chevilles en plastique déjà installées.

Anleitungen, Türen anbringen, Schritt 4, Topfbänder,  Kreuzplatten, klick

4

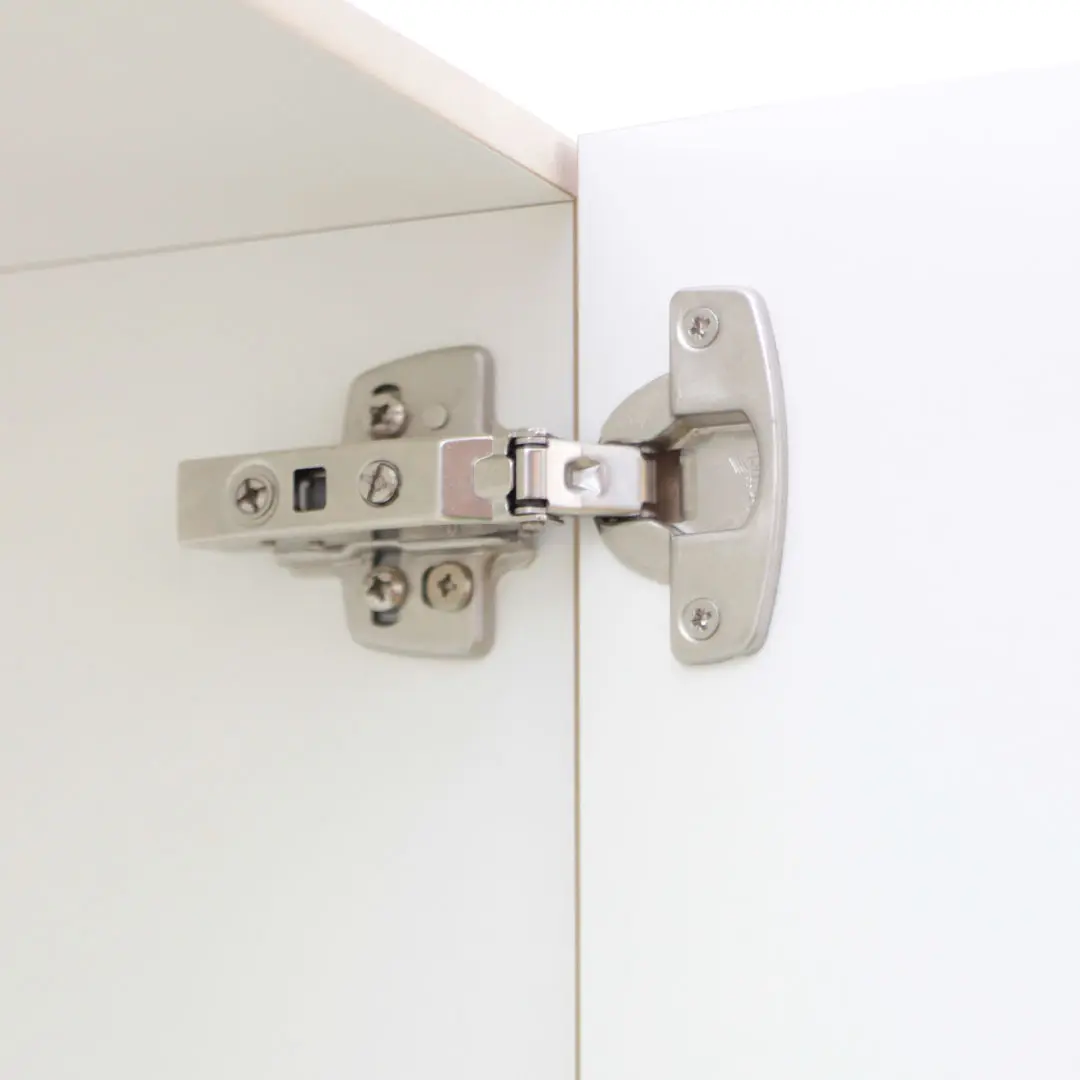

Assembler la porte

La porte avec les bras de charnière déjà fixés peut maintenant être enclenchée par l'avant dans les embases cruciformes et ne nécessite qu'une petite pression sur le milieu du bras jusqu'à ce qu'il y ait un "clic".

Anleitungen, Türen anbringen, Schritt 5, Kreuzschraubenzieher, Justierschrauben, X, Y, Z

5

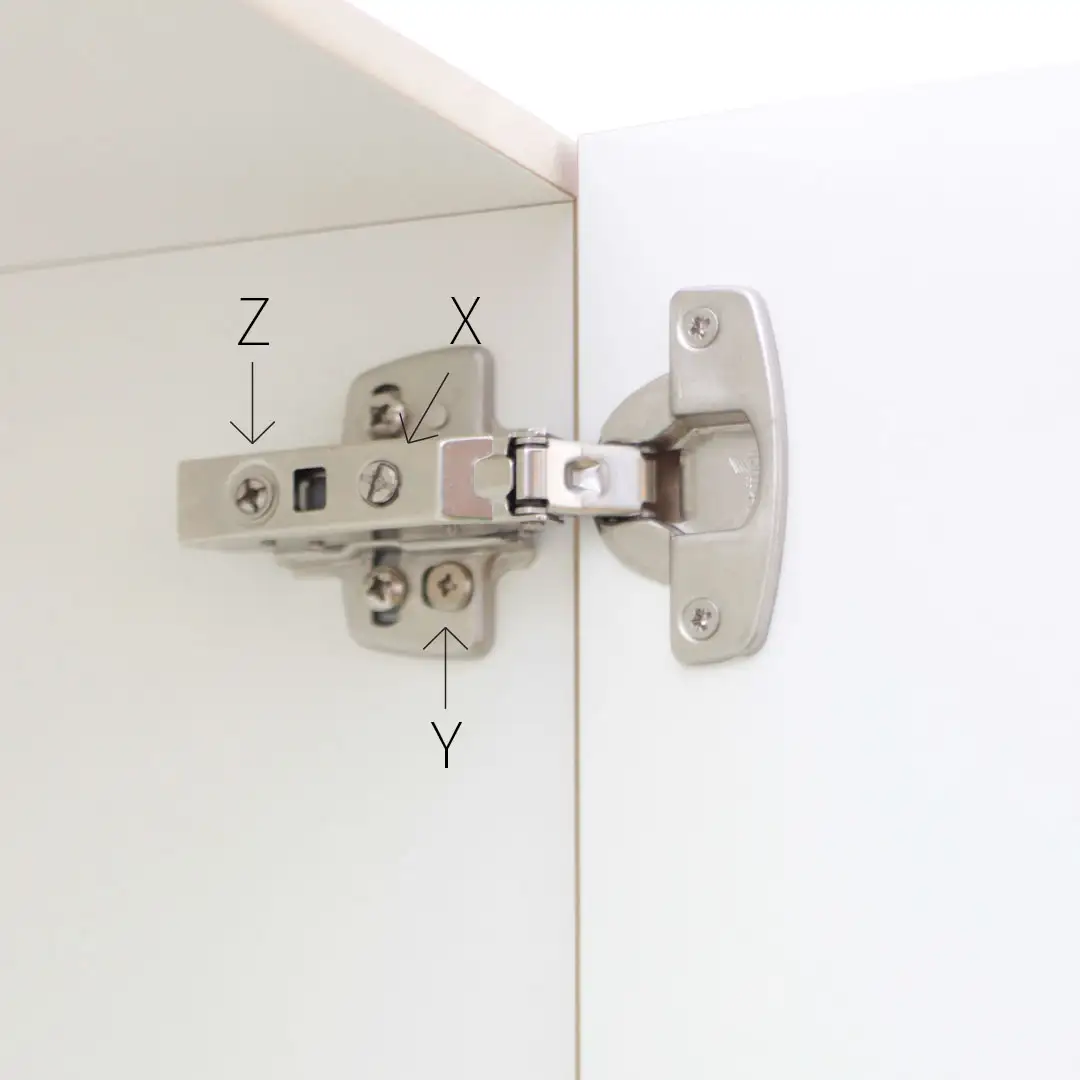

Ajuster la porte

Parfois, la porte n'est pas encore tout à fait devant le cube. Dans ce cas, il est possible de la réajuster rapidement en la tournant une ou deux fois.

Pour cela, il suffit de visser les vis d'ajustement X, Y ou Z vers la gauche ou la droite à l'aide d'un tournevis cruciforme et la porte se déplace en conséquence vers gauche/droite (X), haut/bas (Y), et avant/arrière (Z).
